お下がりパーツ大活躍　2003.8.24

ムスコPCが不調と聞いていて、なんとかダマシダマシ使っていたらとうとうギブアップだというので、手持ちの第３?パーツで組んで結構強力にしてあったムスメPCをそのまま引っ越させる。で、替わりに持ち帰った不調この上ないというムスコPC..。スロットAthlon(殻割り650MHz)も、もうちょいやれそうな気がしていたのだけど、ただ不調を直すだけではその後のUpdateの可能性もなくなってしまっているM/B(K7VM)だし、少ない投資で楽しめるPCに...というコンセプト?で組んだのが今回のマイクロATXなM/Bへの改装工事。
MSI　KM2M Combo-L

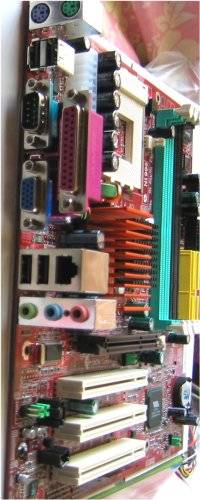

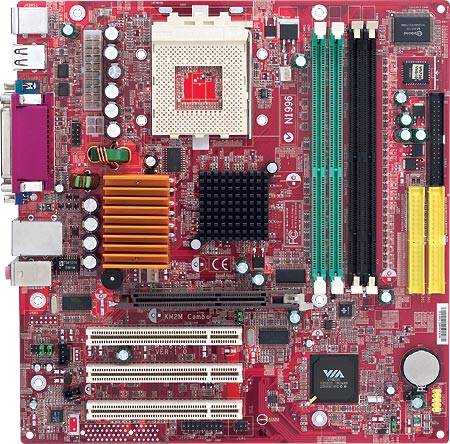

microATXなこのM/Bの特長は、なんといってもPC133なメモリとDDRなメモリの両方挿せることでしょう。 PC133なSDRAMはわりと何本も余ってるのがあるし、資源の有効活用の視点から一番の決め手。右写真のIOポートでも分かるように、USBポートがすでに４つ使用可能な状態になっている。また、左写真のボタン電池右下の黄色ジャンパはフロントに引っ張れるUSBピンでこれは確実に2.0 。安くて(7.6K) なんでも?onBoardな割に、まだしばらくは現役で引っ張れるM/Bだと思う。
		KM2M Combo-L 基本SPEC CPU対応　AMD Athlon/Athlon XP/Duron (※正確にはパロミノ&サラブレッドのみ..?) チップセット　VIA KM266A / VT8235 FSB 266MHz メモリ　最大2GB 　ECCなし PC133 SDRAMサポート　または、DDR266 SDRAM サポートスロット　1 AGP 2x/4x, 3 PCI I/Oコネクタ　2 PS/2, 6 USB2.0/1.1 　1 Serial, Parallel, 3 Audio ビデオ　ProSavage8 2D/3D オーディオ　RealTek ALC650 6チャンネルネットワーク　VIA VT8235 10/100Mb/s IDE Ultra DMA 133 サイズ 24.5 cm(L) x 23.8 cm(W) 　冷　却　　　(これも休養パーツ活用) 　　　Downburstで
onBoardのビデオ、Ethernet、サウンドをフルに使って動き出す。立派にパソコンになってる。(^^;;　ビデオがProSavage8相当ということもあり、ベンチはまだとる元気がない。ちなみに今回動き出したマシンSPECでM/Bに乗せた主な部分を上げると、　CPU: Athlon(Thunderbird)700MHz　メモリ: PC2100-512MB/CL2 (SanMax SMD-51228NT-K 332C) ELPIDA 　HDD: Seagate U Series 5 ST320413A(20GB)　…と、その他も含めて細々した流用品ばかり。これで十分、Windows2000がさくさく走ってる。投資したのはM/Bへの7.6Kのみでの組み上がり。パロミノやサラブレッド、PC2100なDDRメモリなど、いくらでもお下がりを待ち受ける体勢が整った。いまはちょっと力不足かも知れないけど、バートンコア以前の2600+迄だったらアップグレード可能。右上のCPU対応..で触れてあるが、Athlon/Athlon XP/Duron 対応というわけでもなく、厳密には１GHz以上サラブレッド2600+まで..が正しいようで、雷鳥コアだとチップセットが正しく表示できない部分があるようだ。ま、動けば文句ないのだけど。組んだ当初は信号がモニタにいかず、BIOS画面すら拝めなかった。やはりCPUを今どきのものにしなくちゃイカンのかなぁとも思ったけど、試しにM/Bとケースのショートを疑ってみて、これが正解。(^^;; マイクロATX なM/Bはこれまで組んでなかったので、ケースにつけてあるスペーサの位置があわず、とりあえずの２点止めでやっていたのがショートの原因だったようだ。まじめにスペーサの位置を直して４点止めで取り付けたらモニタの画面がやっと表れた。しかし、AGPもPCIもスロットになんにもカード挿さずに動いてしまっていいんだろうか...(^_^;) これから挿す予定のカードは今のところなし。(お下がりパーツでいいのがでれば流用)

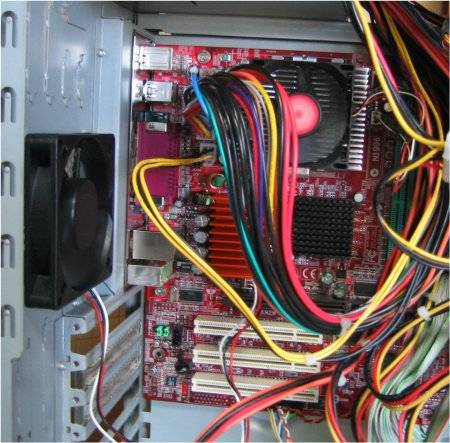

Athlon板なのに(Pen4)CPU用の 12Vコネクタが付いてる。使わなくても動くみたいだけど。電源に 12V 4ピンケーブルあれば使うといいのかな。	VIA KM266Aチップを覆う巨大なヒートシンクがやけに目立つ。いまにチップセットにまで巨大なファンが必要になったりすると困る。	斜めのピンコネクタはSPDIF接続のデジタルオーディオ伝送用。右下にはCNRスロットのパターン跡。どちらも使うことない。

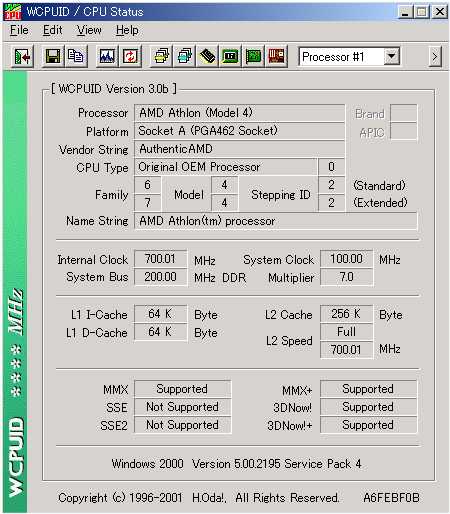

		6-4-2 で雷鳥コアのソケットAthlonであることが分かる。この石で以前はずいぶんとOCしていたことがあった。 1008.5 で走らせてみたり、 1456 にFSB上げてたことも。(^^;; かなり苛めていたCPUでもあるので、ここはOCなどは呉々も考えず、大人しく100*7 本来の姿で走らせることにする。約３年前に入れたCPUだけど、はて、どこまで保つでしょ...。

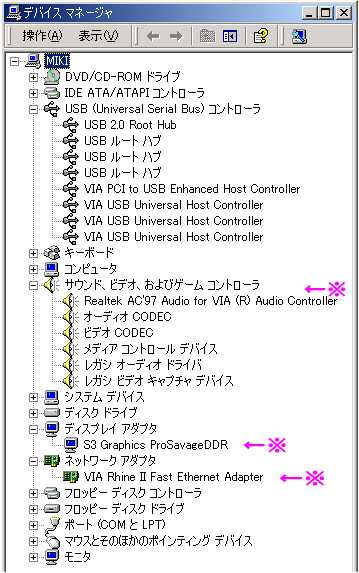

		お馴染みDevice-Manager USB2.0コントローラがしっかりと入って使われるのを待っていることが見える。　2.0どころか、まだUSB １本も使ってない。豊富な資源...は心に余裕。(^^ゞ ←※ で、今回のonBoardなオーディオ、ビデオ、ネットワークアダプタのチップを明示。 (覚え書きのようなものだけど) 音は必要にして十分。 Networkは100M もってるのでコピーなど十分速い。ビデオはMX400クラスなら休養してるのもあるにはあるのだけど、大した違いがないと思うし、寂しいだろうからベンチはとらない。 DVD ビデオの鑑賞などの用途ではとくに困らない程度。

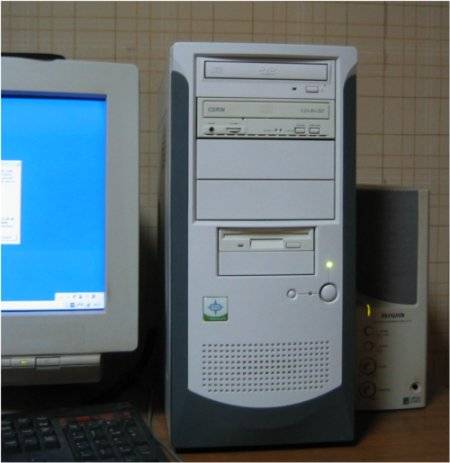

		まさに新装開店したムスコPC。ムスメPCと置き場を変える。 DVDロムとCD-R/RWドライブはもとから付けてあったもの。今回の不調の原因はCD-R/RWにあったみたいで、 Installドライブとしては問題ないけど、そのまま使ってるとWindowsが不調に。異音こそまだ直接聞いてないけど、寿命きたデバイスで周りまで巻き込むのもなんなので内部で電気的に外して使う。ドライブを外すと５inchBayカバーが紛失のままで、デカイ穴が空いてしまう。 aiwaのデカいサブウーファー付きのスピーカー、こちらで生かす。ケースのLogoは(空いてたので) M/Bに付いてきたMSIのEmblem。
